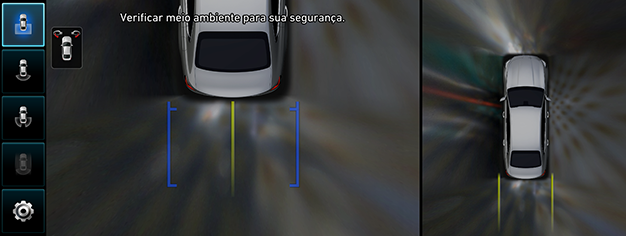

Utilização do SVM (Monitor de vista envolvente) - Opcional

Sobre o SVM

• O SVM é um extra e está disponível apenas para os clientes que escolheram esta opção.
• Através das 4 câmaras instaladas no veículo, pode ver para a frente, para trás, esquerda e direita.
• Enquanto liga o veículo, se a posição da mudança for R, o SVM é iniciado automaticamente
• Se a mudança for alterada da posição R para a P, o SVM deixa de funcionar.

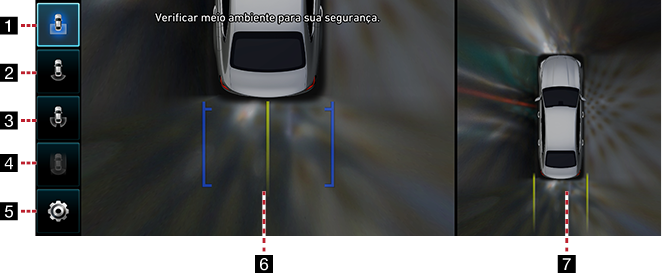

Funcionamento do SVM frontal

Depois de ligar o veículo, se premir botão de vista da câmara depois de posicionar a mudança em N ou D

o SVM frontal é iniciado.

1 Vista superior frontal (Frente + Frente esquerda + Frente direita)

Apresenta uma vista superior aumentada da frente.

2 Vista ampla (Frente)

Apenas é apresentado o ecrã frontal do veículo.

3 Vista do canto esquerdo/direito (Frente esquerda + Frente direita)

Apresenta o ecrã frontal esquerdo/frontal direito do veículo simultaneamente.

4 Vista de assistência à condução

Apresenta a vista traseira através da câmara traseira durante a condução.

5 Definições SVM

Acede ao menu de definições do SVM.

6 Ecrã da câmara frontal

Apresenta a vista da câmara frontal.

7 Ecrã da câmara da vista superior

Apresenta a vista superior que combina as imagens da câmara frontal, traseira, esquerda/direita.

,Nota

Enquanto o SVM dianteiro estiver a funcionar, se conduzir a cerca de 10 km/h ou mais, o SVM é desligado. Neste estado, mesmo se conduzir a cerca de 10 km/h ou menos, o SVM irá permanecer no estado desligado (OFF).

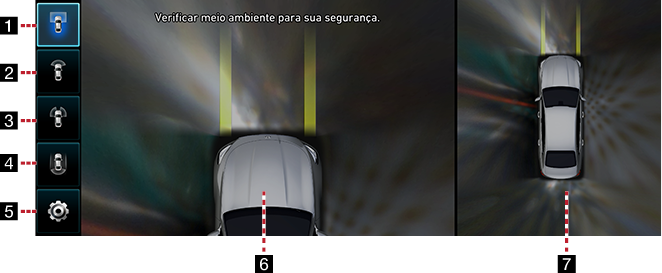

Funcionamento do SVM traseiro

Depois de ligar o veículo, se colocar a mudança na posição R, o SVM traseiro é iniciado.

1 Vista superior traseira (Traseira + Traseira esquerda + Traseira direita)

Apresenta uma vista superior aumentada da traseira.

2 Vista ampla (Traseira)

Apresenta apenas o ecrã traseiro do veículo.

3 Vista do canto esquerdo/direito (Traseira esquerda + Traseira direita)

Apresenta o ecrã traseiro esquerdo/traseiro direito do veículo simultaneamente.

4 Vista de assistência à condução

• Apresenta a vista traseira através da câmara traseira durante a condução.
• Se a velocidade for colocada na posição R, é desativada.

5 Definições SVM

Acede ao menu de definições do SVM.

6 Ecrã da câmara traseira

Apresenta a vista traseira através da câmara traseira.

7 Vista superior

Apresenta a vista superior que combina as imagens da câmara frontal, traseira, esquerda/direita.

,Nota

A câmara do SVM tem uma lente ótica para garantir a vista ampla, por isso, existe uma pequena diferença entre a distância mostrada no ecrã e a distância real. Por motivos de segurança, certifique-se de que verifica a vista traseira, esquerda e direita.

Utilizar a vista de assistência à condução

• A câmara traseira é um extra para os clientes que selecionaram esta opção.
• É um dispositivo que pode ver a traseira do veículo durante a condução através da câmara traseira montada no veículo.

Depois de ligar o veículo, se premir o botão de vista da câmara depois de posicionar a mudança em N ou D, prima a vista de assistência à condução no ecrã. A vista de assistência à condução é iniciada.

,Nota

Quando a vista de assistência à condução é ativada, esta é mantida independentemente da velocidade do veículo. Prima o botão no teclado para a desligar.

Definição do SVM

Prima [a] no ecrã de navegação do SVM. Define as propriedades da câmara.

Apresentação de aviso

É apresentado um ícone de aviso no ecrã quando a porta ou mala do veículo é aberta ou os espelhos retrovisores são recolhidos.
