SVM (Om bildskärmskärm) (om utrustad)

Om SVM (Om bildskärmskärm)

  • SVM (Om bildskärmskärm) är ett tillval som tillhandahålles till de kunder som valt detta tillval.

  • Genom de 4 kameror som installerats i fordonet kan detta system se framåt, bakåt, åt vänster och åt höger.

  • Om växelspaken placeras i läge R när fordonet startas, startas SVM (rundvyskärm) automatiskt.

  • Om växelspakens läge ändras från läge R till läge P, avbryts funktionen SVM (rundvyskärm).

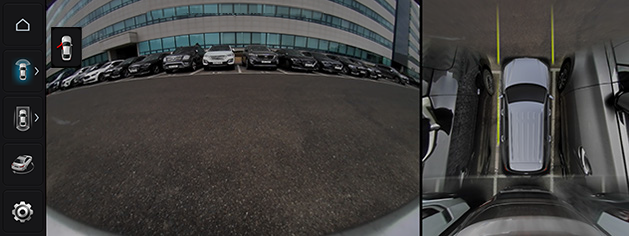

Använda fram SVM

Om du trycker på Parkering/Vy när växelspakens läge ändrats till N eller D, startar främre SVM.

  1. (Främre toppvy)

    Visar en förstorad toppvy på framsidan.

  2. (Vidvinkel framifrån)

    Endast framsidan av fordonet visas.

  3. (Främre sidovy)

    Det visar också vänster fram / höger framskärm på fordonet.

  4. (Körstödsvy)

    Visar fordonets sikt bakåt under körning.

  5. 3D-visning

    Visar 3D-visningen av fordonet.

  6. Inställningar

    Flyttar till SVM-inställningsmenyn.

  7. Främre kameraskärm

    Frontkameraens vy visas.

  8. Topp Vy Kameraskärmen

    Visar toppvy som kombinerar främre, bakre, vänster / höger kamerabilder.

Om du kör i cirka 10 km/h eller mer när främre SVM körs, stängs SVM av. Även om du kör i cirka 10 km/h eller saktare i detta tillstånd, förblir SVM i läge AV.

Använda bakre SVM

Om du placerar växelspaken i läge R när fordonet startats, startar bakre SVM.

  1. (Bakre toppvy)

    Visar en förstorad toppvy på baksidan.

  2. (Vidvinkel bakifrån)

    Det visar bara baksidan av fordonet.

  3. (Bakre sidovy)

    Det visar också vänster väska / höger väskaskärm på fordonet.

  4. (Körstödsvy)

    Den visar övre bakåtsikten genom den bakre kameran under körning. (Om växeln är inställd i R-läge, är den inaktiverad)

  5. 3D-visning

    Visar 3D-visningen av fordonet.

  6. Inställningar

    Flyttar till SVM-inställningsmenyn.

  7. Bakre kameraskärm

    Den visar baksidan genom den bakre kameran.

  8. Topp Vy Kameraskärmen

    Visar toppvy som kombinerar främre, bakre, vänster / höger kamerabilder.

SVM Kameran har en optisk lins för att säkerställa bred visning, så det är en liten skillnad mellan det visade avståndet på skärmen och den faktiska. För säkerhets skull, se till att själv kontrollera bakre, vänster samt höger vy.

Användning av körstödsvy

Om fordonets hastighet är mer än 10 km/h efter att ha startat fordonet, tryck på Parkering/Visa-knappen, körstödsvyn startar.

  1. (Vidvinkel bakifrån)

    Visar bara fordonets sikt bakåt i vidvinkel.

  2. (Bakre toppvy)

    Den visar fordonets bakre skärm på vänster skärm och den visar en kombinerad bild för varje riktning (vänster, höger, fram, bak) på sidospegelkameran på höger skärm.

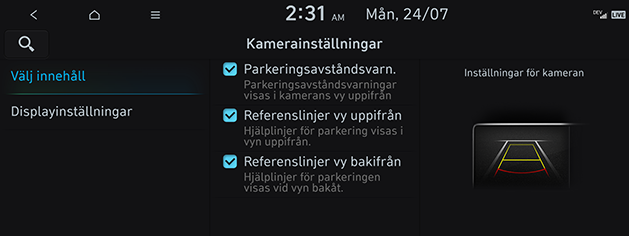

Kamerainställnngar

  1. Om du trycker på knappen [], växlar vyn till kamerans inställningsskärmar.

  2. Tryck på önskat objekt.

    • Välj innehåll: anger alternativet för visning av parkeringsguider.

    • Displayinställningar: justerar ljusstyrka / kontrast.

Varningsskärm

Indikator för öppen förardörr

Om förardörren är öppen, visas [] (röd färg på vänster dörr)-indikatorn högst upp till vänster på skärmen.

Indikator för öppen främre passagerardörr

Om främre passagerardörr är öppen, [] visas (röd färg på höger dörr)-indikatorn högst upp till vänster på skärmen.

Indikator för öppen bagagelucka

När bagageutrymmet är öppen, ”” (röd färg på bagageutrymmet) visas indikatorn längst upp till vänster på skärmen.

Indikator för infälld sidospegel

När sidospegeln fälls in, visas indikatorn [] (sidospegel) högst upp till vänster på skärmen.
