Utilisationdu SVM - Option

À propos du SVM

• Le SVM est une option délivrée aux clients l’ayant choisie.
• Par l’intermédiaire des quatre caméras installées sur le véhicule, le SVM peut visionner l’avant, l’arrière et les côtés gauche et droit.
• Quand le véhicule est démarré et est en position « R », le SVM. est automatiquement enclenché.
• Si la vitesse est changée de la position « R » à « P », le fonctionnement du SVM prend fin.

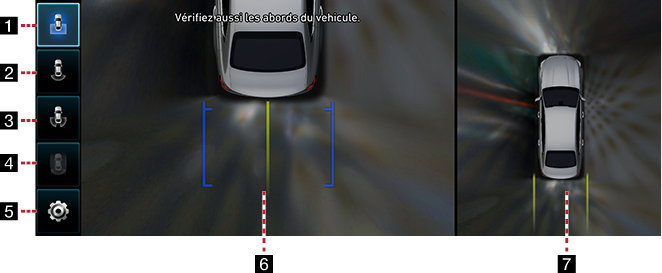

Fonctionnement du SVM avant

Après avoir démarré le véhicule, si vous appuyez sur le bouton de visualisation de la caméra après être passé à « N » ou « D ».

Le SVM avant démarre.

1 Vue supérieure avant (Avant + Avant gauche + Avant droite)

Affiche une vue supérieure agrandie de l’avant.

2 Vue élargie (avant)

Seul l’écran avant du véhicule est affiché.

3 Vue en angle gauche / droit (Avant gauche + Avant droite)

Affiche simultanément l’écran avant gauche/avant droit du véhicule.

4 Vue d’aide à la conduite

Affiche la vue arrière à travers la caméra de recul pendant la conduite.

5 Réglages SVM

Déplacement à l’écran des paramètres SVM.

6 Écran de la caméra avant

Affiche la vue de la caméra avant.

7 Écran de la caméra de vue supérieure

Affiche la vue supérieure qui combine les images des caméras avant, arrière, gauche / droite.

,Remarque

Lorsque le SVM avant est lancé et que vous conduisez à plus de 10 km/h, le SVM s’éteint. Une fois éteint, même si vous conduisez à moins de 10 km/h, le SVM restera éteint.

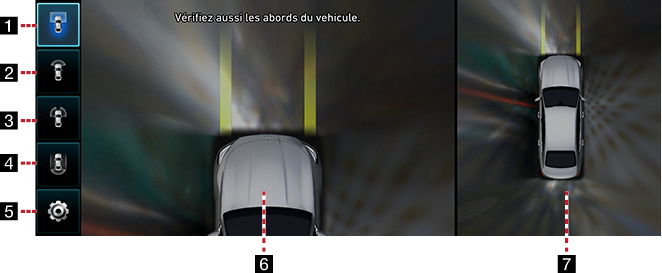

Fonctionnement du SVM arrière

Après avoir démarré le véhicule, si vous passez la vitesse en position « R ». Le SVM arrière démarre.

1 Vue supérieure arrière (Arrière + Arrière gauche + Arrière droite)

Affiche une vue supérieure agrandie de l’arrière.

2 Vue élargie (arrière)

Affiche uniquement l’écran arrière du véhicule.

3 Vue en angle gauche / droite (Arrière gauche + Arrière droite)

Affiche simultanément l’écran arrière gauche/arrière droit du véhicule.

4 Vue d’aide à la conduite

• Affiche la vue arrière à travers la caméra de recul pendant la conduite.
• Si la vitesse est en position « R », elle est désactivée.

5 Réglages SVM

Déplacement à l’écran des paramètres SVM.

6 Écran de la caméra de recul

Affiche la vue arrière à travers la caméra de recul.

7 Vue de dessus

Affiche la vue supérieure qui combine les images des caméras avant, arrière, gauche / droite.

,Remarque

La caméra SVM dispose d’une lentille optique pour garantir une vue étendue afin qu’il n’y ait que peu de différence avec la distance affichée à l’écran. Pour des questions de sécurité, contrôlez vous-même l’arrière et les côtés gauche et droit.

Utilisation de la vue d’aide à la conduite

• La caméra de recul est fournie en option.
• Cet appareil permet de voir l’arrière du véhicule tout en conduisant à l’aide de la caméra de recul montée sur le véhicule.

Après avoir démarré le véhicule, si vous appuyez sur le bouton de visualisation de la caméra après être passé à « N » ou « D ». Appuyez sur la vue d’aide à la conduite sur l’écran.. La vue d’aide à la conduite est lancée.

,Remarque

Lorsque la vue d’aide à la conduite est activée, elle est maintenue quelle que soit la vitesse du véhicule. Appuyez sur le bouton du clavier pour la désactiver.

Paramétrage du SVM

Appuyez sur [a] sur l’écran SVM. Définit les propriétés de la caméra.

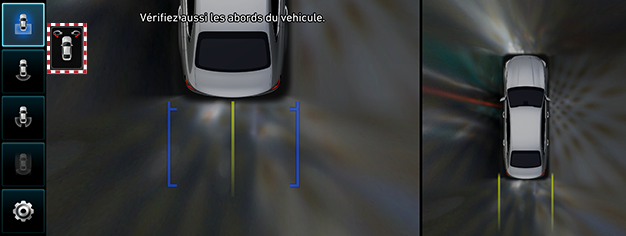

Affichage d’avertissement

Une icône d’avertissement s’affiche à l’écran si la portière ou le coffre du véhicule est ouvert, ou si les rétroviseurs sont pliés.
