Ostalo

SVM (pogled naokolo) (ako je opremljeno)

O sustavu SVM (pogled naokolo)

  • Opciju korištenja sustava SVM (pogled naokolo) imaju kupci koji su odabrali tu opciju.

  • Kroz 4 kamere instalirane na vozilu, može se vidjeti prednja, stražnja, lijeva i desna strana vozila.

  • Kada je vozilo pokrenuto, ako je mjenjač u položaju R, SVM (pogled naokolo) automatski se pokreće.

  • Ako se položaj mjenjača promijeni iz R u P, SVM (pogled naokolo) prestaje s radom.

Rukovanje prednjim sustavom SVM

Nakon pokretanja vozila, ako pritisnete gumb Parkiranje/Prikaz nakon stavljanja mjenjača u položaj N ili D, pokreće se prednji sustav SVM.

  1. (Prednji odozgo pregled)

    Prikazuje uvećani pogled odozgo na prednju stranu.

  2. (Prednji široki pregled)

    Prikazuje samo zaslon s pregledom prednje strane vozila.

  3. (Prednji pregled strana)

    Prikazuje zaslon s istovremenim pregledom lijeve/desne prednje strane vozila.

  4. (Pogled podrške za vožnju)

    Prikazuje stražnji pregled prostora iza vozila tijekom vožnje.

  5. 3D prikaz

    Prikazuje 3D prikaz vozila.

  6. Postavke

    Prebacuje se na izbornik postavki za SVM.

  7. Zaslon prednje kamere

    Prikazuje se pogled prednje kamere.

  8. Zaslon kamere s prikazom odozgo

    Prikazuje pogled odozgo koji kombinira slike s prednje, stražnje, lijeve/desne kamere.

Ako vozite brzinom od oko 10 km/h ili većom kada je uključen prednji SVM, SVM će se isključiti. U toj situaciji, čak i ako vozite brzinom od 10km/h ili nižom, SVM ostaje ISKLJUČEN.

Rukovanje stražnjim sustavom SVM

Nakon pokretanja vozila, ako mjenjač stavite u R položaj, pokreće se stražnji sustav SVM.

  1. (Stražnji odozgo pregled)

    Prikazuje uvećani pogled odozgo na stražnju stranu.

  2. (Stražnji široki pregled)

    Prikazuje samo zaslon s pregledom stražnje strane vozila.

  3. (Stražnji bočni pregled)

    Prikazuje zaslon s isatovremenim pregledom lijeve/desne stražnje strane vozila.

  4. (Pogled podrške za vožnju)

    Prikazuje stražnji pogled odozgo kroz stražnju kameru tijekom vožnje. (ako je mjenjač u položaju R, značajka se deaktivira)

  5. 3D prikaz

    Prikazuje 3D prikaz vozila.

  6. Postavke

    Prebacuje se na izbornik postavki za SVM.

  7. Zaslon stražnje kamere

    Prikazuje stražnji pogled kroz stražnju kameru.

  8. Zaslon kamere s prikazom odozgo

    Prikazuje pogled odozgo koji kombinira slike s prednje, stražnje, lijeve/desne kamere.

Kamera sustava SVM ima digitalnu leću koja osigurava široki prikaz te je mala razlika između stvarne i razdaljine prikazane na zaslonu. Radi sigurnosti ipak sami provjerite stražnju, lijevu i desnu stranu vozila.

Rukovanje prikazom za podršku u vožnji

Ako je brzina vozila nakon pokretanja veća od 10 km/h i ako pritisnete gumb „Parking/View“, počinje prikaz podrške za vožnju.

  1. (Stražnji široki pregled)

    Prikazuje samo stražnji široki pregled prostora iza vozila.

  2. (Stražnji odozgo pregled)

    Prikazuje stražnji pregled vozila na lijevom zaslonu te kombiniranu sliku za svaki smjer (lijevo, desno, ispred, iza) na desnom zaslonu, sa kamere na bočnom retrovizoru.

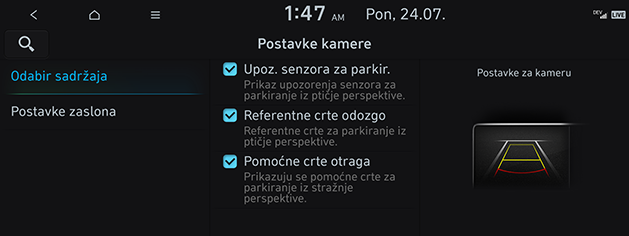

Postavke kamere

  1. Pritiskom na gumb [], dolazite na zaslone za postavke kamere.

  2. Pritisnite željenu stavku.

    • Odabir sadržaja: Postavlja opciju prikaza navođenja za parkiranje.

    • Postavke zaslona: Namješta svjetlinu/kontrast.

Zaslon za upozorenje

Indikator otvorenih vrata vozača

Ako su otvorena vrata vozača, prikazuje se indikator [] (crvena boja na lijevim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenih vrata suvozača

Ako su otvorena vrata suvozača, prikazuje se indikator [] (crvena boja na desnim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenosti prtljažnika

Ako su otvorena vrata vozača, prikazuje se indikator , [] (crvena boja na lijevim vratima) u gornjem lijevom kutu zaslona.

Indikator sklopljenog bočnog retrovizora

Ako je bočni retrovizor sklopljen, indikator (za bočne retrovizore) [] prikazuje se u gornjem lijevom kutu zaslona.
