Sådan bruges SVM (Surround View Monitor) - Ekstraudstyr

Om SVM

• SVM er ekstraudstyr, som kunderne kan tilvælge.
• Ved hjælp af de fire kameraer, der er monteret på bilen, kan systemet se fremad, bagud og til venstre og højre side.
• Når bilen er startet, og gearvælgeren sættes i position "R", aktiveres SVM. automatisk.
• Hvis gearvælgeren flyttes fra position ”R" til "P", deaktiveres SVM .

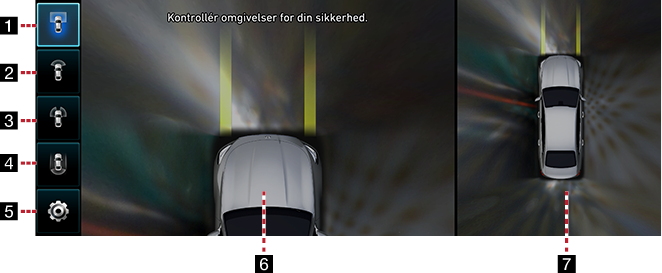

Betjening af SVM foran

Når du har startet bilen og trykker på kameraknappen, når gearvælgeren er flyttet til "N" eller "D".

SVM foran aktiveres.

1 Visning oppefra foran (foran + venstre side foran + højre side foran)

Viser et forstørret billede oppefra af forsiden.

2 Bred visning (foran)

Kun billedet af området foran bilen vises..

3 Billedet af området ved venstre/højre hjørne vises (venstre forende + højre forende)

Viser området ved venstre/højre forende på samme tid.

4 Køreassistancevisning

Viser området bag bilen via bakkameraet under kørsel.

5 SVM-indstillinger

Skifter til SVM-indstillingsskærmen.

6 Frontkameraskærm

Viser billedet fra frontkameraet.

7 Skærmbillede med visning oppefra

Viser et billede oppefra ved at kombinere billederne fra frontkamera, bakkamera og kameraerne på venstre og højre side.

,Bemærk

Mens SVM foran er aktiveret, og du kører med en hastighed på ca. 10 km/h eller mere, deaktiveres SVM. I dette tilfælde forbliver SVMdeaktiveret, selv om du kører med en hastighed på ca. 10 km/h eller derunder.e.

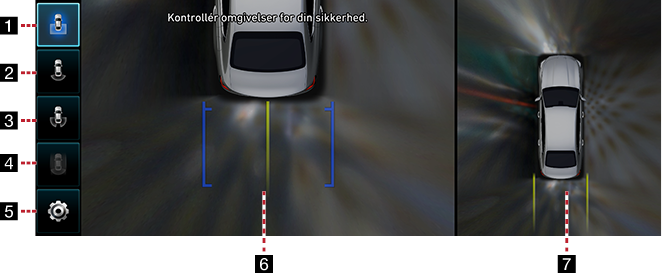

Betjening af bageste SVM

Når bilen er startet, og du sætter gearvælgeren i position "R” . Bageste SVM aktiveres.

1 Området bag bilen oppefra (bagud + venstre side bagud + højre side bagud)

Viser et forstørret billede oppefra af området bag bilen.

2 Vidvinkelvisning (området bag bilen)

Viser kun området bag bilen.

3 Venstre/højre hjørnevisning (venstre side bagud + højre side bagud)

Viser venstre side bagud/højre side bagud på samme tid.

4 Køreassistancevisning

• Viser området bag bilen via bakkameraet under kørsel.
• Hvis gearvælgeren sættes i position "R" , deaktiveres funktionen.

5 SVM-indstillinger

Skifter til SVM-indstillingsskærmen.

6 Bakkameravisning

Viser området bag bilen via bakkameraet.

7 Visning oppefra

Viser et billede oppefra ved at kombinere billederne fra frontkamera, bakkamera og kameraerne på venstre og højre side.

,Bemærk

SVM-kameraet har en optisk linse for at sikre bred visning, så der er en lille forskel mellem den viste afstand på skærmen og den faktiske afstand. Afsikkerhedsmæssige årsager skal du altid kigge dig bagud og til venstre og højre side.

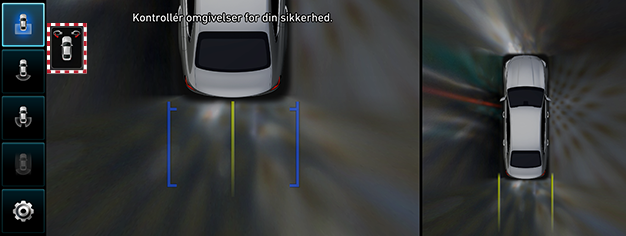

Betjening af køreassistancevisning

• Bakkameraet er ekstraudstyr, som tilvælges af kunderne.
• Det er en enhed, som kan vise området bag bilen via bakkameraet, som er monteret på bilen, mens du kører.

Når du har startet bilen og trykker på kameraknappen, når gearvælgeren er flyttet til "N" eller "D", skal du trykke på køreassistancevisningen på skærmen. Køreassistancevisningen aktiveres.

,Bemærk

Når køreassistancevisningen er aktiveret, opretholdes køreassistancen uanset bilens hastighed. Tryk på knappen på keyboardet for at deaktivere systemet.

SVM-indstillinger

Tryk på [a] på SVM-skærmen. Indstiller egenskaberne for kameraet.

Advarselsdisplay

Et advarselsikon vises på skærmen, når en bildør eller bagklappen ikke er lukket, eller hvis sidespejlene er klappet ind.
