SVM (monitor widoku dookolnego) (Jeśli jest w wyposażeniu)

Informacje o SVM (monitor widoku dookolnego)

• Monitor widoku dookolnego (SVM) to opcja dla klientów, którzy ją wybrali.
• Dzięki 4 kamerom zainstalowanym na pojeździe możliwy jest podgląd z tyłu, z przodu, z lewej i z prawej.
• Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów na biegu wstecznym zostanie automatycznie uruchomiona funkcja SVM (monitor widoku dookolnego).
• Po ustawieniu dźwigni zmiany biegów z położenia R do położenia P funkcja SVM (monitor widoku dookolnego) wyłączy się.

Działanie przedniego SVM

Po uruchomieniu pojazdu i wciśnięciu [] i ustawieniu dźwigni zmiany biegów na N lub D, uruchomi się funkcja przedniego SVM.

1 Szeroki widok (przód)

Wyświetlany jest tylko widok z przodu pojazdu.

2 Widok od góry z przodu (przód + przód po lewej + przód po prawej)

Wyświetlany jest powiększony widoku z góry z przodu.

3 Widok lewego/prawego rogu (przód po prawej + przód po prawej)

Wyświetlany jest jednocześnie widok z przodu po prawej / po lewej stronie pojazdu.

4 Widok wspomagania kierowcy

Wyświetlany jest widok z tyłu z kamery cofania podczas jazdy.

5 Jasność / Kontrast

Służy do regulacji jasności/kontrastu.

6 Ustawienie

Powoduje przejście do menu ustawień SVM.

7Ekran przedniej kamery

Wyświetla widok z przedniej kamery.

8 Ekran kamery widoku z góry

Wyświetla widok z góry stanowiący połączenie obrazów z kamery przedniej, cofania, prawej i lewej.

,Odniesienie

Gdy aktywne jest wyświetlenie przednie SVM i jazdy z prędkością 10 km/h lub większą, SVM wyłączy się. W przypadku zwolnienia do prędkości 10 km/h lub mniej funkcja SVM pozostanie wyłączona.

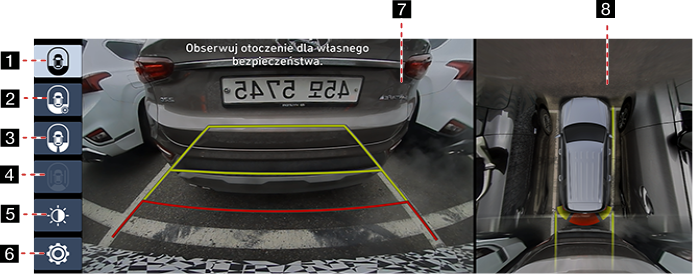

Działanie funkcji tylnego SVM

Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów na biegu wstecznym, uruchomi się tylnego SVM.

1 Szeroki widok (tył)

Wyświetlany jest tylko widok z kamery cofania.

2 Widok od góry z tyłu (tył + tył po lewej + tył po prawej)

Wyświetlany jest powiększony widoku z góry z tyłu.

3 Widok lewego/prawego rogu (tył po prawej + tył po prawej)

Wyświetlany jest jednocześnie widok z tyłu po prawej / po lewej stronie pojazdu.

4 Widok wspomagania kierowcy

Wyświetlany jest widok z tyłu z kamery cofania podczas jazdy. (Po ustawieniu dźwigni zmiany biegów na biegu wstecznym zostaje wyłączony)

5 Jasność / Kontrast

Służy do regulacji jasności/kontrastu.

6 Ustawienie

Powoduje przejście do menu ustawień SVM.

7Ekran kamery cofania

Wyświetlany jest widok z tyłu z kamery cofania.

8 Widok z góry

Wyświetla widok z góry stanowiący połączenie obrazów z kamery przedniej, cofania, prawej i lewej.

,Odniesienie

Kamera SVM ma obiektyw umożliwiający widzenie szerokokątne, toteż występuje różnica w porównaniu z odległością rzeczywistą i wskazywaną na ekranie. Ze względów bezpieczeństwa warto samemu sprawdzić widok w prawo, w lewo oraz do tyłu.

Korzystanie z widoku wspomagania kierowcy

• Kamera cofania jest urządzeniem opcjonalnym dostępnym dla klientów, którzy ją wybrali.
• Jest to funkcja umożliwiająca podczas jazdy wyświetlanie obrazu rejestrowanego z tyłu pojazdu z kamery cofania.

Po włączeniu silnika przestaw dźwignię zmiany biegów na pozycję N lub D, naciśnij [], a następnie naciśnij [] na ekranie, aby włączyć widok wspomagania kierowcy.

,Odniesienie

Po aktywowaniu widoku wspomagania kierowcy jest on wyświetlany niezależnie od prędkości pojazdu. Naciśnij przycisk [] lub przycisk AVN, aby go wyłączyć.

Ustawienie SVM

Po naciśnięciu przycisku [] następuje przejście do 4 typów ekranów ustawień.

• [Wybór zawartości]: Włączyć/Wyłączyć Przewodnik po parkingach w widoku 360 °, Przewodnik po parkingach w widoku z tyłu, ostrzeżenie o odległości parkowania.
• [Tryb widoku 360°]: ustawia widok początkowy Widoku z góry. (powiększony, normalny, pomniejszony)
• [Tryb widok z przodu]: ustawia widok początkowy kamery przedniej. (Widok z góry, Widok szerokokątny, Lewa + prawa)
• [Tryb widok z tyłu]: ustawia widok początkowy kamery cofania. (Widok szerokokątny, Widok z góry, Lewa + prawa)

Wyświetlane ostrzeżenie

Wskazanie otwarcia drzwi po stronie kierowcy

Gdy otwarte są drzwi kierowcy, wyświetlane jest wskazanie “” w lewej górnej części ekranu.

Wskazanie otwarcia drzwi z przodu po stronie pasażera

Gdy otwarte są drzwi pasażera z przodu, wyświetlane jest wskazanie “” w lewej górnej części ekranu.

Ostrzeżenie o otwartym bagażniku

Gdy otwarty jest bagażnik, wyświetlane jest wskazanie “” w lewej górnej części ekranu.

Wskaźnik złożenia lusterka bocznego

Gdy złożone jest lusterko boczne, wyświetlane jest wskazanie “” (lusterko) w lewej górnej części ekranu.
