SVM (Monitor sledování okolí) (Je-li součástí vybavení)
O funkci SVM (Monitor sledování okolí)
- SVM (Around View Monitor) je volba, která je poskytnuta zákazníkům, kteří si tuto možnost zvolí.
- Prostřednictvím 4 kamer instalovaných na vozidle můžete sledovat přední, zadní, levou a pravou stranu.
- Když je vozidlo nastartované a řadící páka je v poloze R (zpátečka), spustí se automaticky SVM.
- Zařadíte-li z polohy R do polohy P, SVM se vypne.

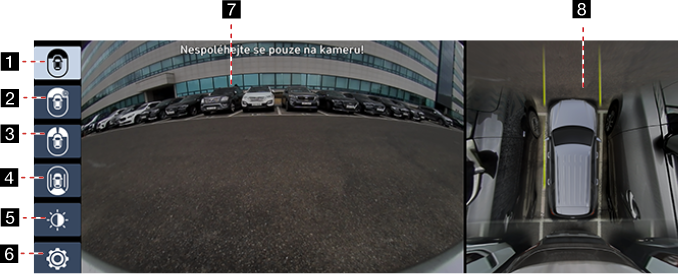

Činnost předního SVM
Když po nastartování vozidla stisknete tlačítko [
] po zařazení do polohy N nebo D, spustí se přední SVM.
|
|
1
Široký pohled (přední)
Zobrazuje se pouze přední část vozidla.
2
Čelní pohled shora (přední + levé přední + pravé přední)
Zobrazuje rozšířený pohled shora.
3
Zobrazení levého/pravého rohu (levé přední + pravé přední)
Zobrazuje současně levou přední a pravou přední obrazovku vozidla.
4
Podpůrný pohled za jízdy
Zobrazuje zadní pohled pomocí zadní kamery během jízdy.
5
Jas/kontrast
Můžete nastavit jas/kontrast.
6
Nastavení
Přesun do nabídky nastavení SVM.
7Obrazovka přední kamera
Zobrazí se pohled přední kamery.
8 Obrazovka kamery pohledu shora
Zobrazuje pohled shora, který kombinuje obraz přední, zadní a levé/pravé kamery.
|
,Odkaz |
|
Zatímco probíhá přední SVM, jedete-li přibližně 10 km/h nebo více, SVM je vypnuto. V tomto stavu, dokonce jedete-li přibližně 10 km/h nebo méně, zůstává SVM ve stavu OFF (Vypnuto). |

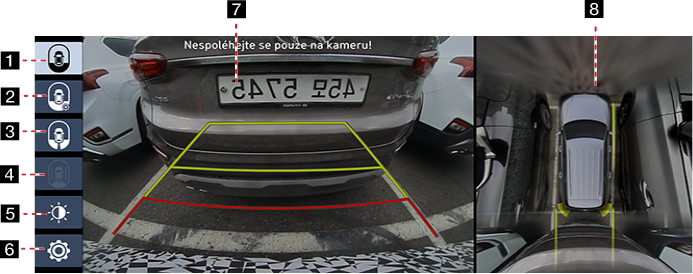

Činnost zadního SVM
Po nastartování vozidla, zařadíte-li řadící páku do polohy R, spustí se zadní SVM.
|
|
1
Širokoúhlé zobrazení
Zobrazuje pouze zadní kameru vozidla.
2
Zadní pohled shora (zadní + levé zadní + pravé zadní)
Zobrazuje rozšířený pohled shora na zadní část.
3
Zobrazení levého/pravého rohu (levé zadní + pravé zadní)
Zobrazuje současně levou zadní a pravou zadní obrazovku vozidla.
4
Podpůrný pohled za jízdy
Zobrazuje zadní pohled pomocí zadní kamery během jízdy. (Deaktivováno v případě, že je zařazena poloha R)
5
Jas/kontrast
Můžete nastavit jas/kontrast.
6
Nastavení
Přesun do nabídky nastavení SVM.
7Obrazovka zadní kamery
Zobrazuje zadní pohled pomocí zadní kamery.
8 Horní pohled
Zobrazuje pohled shora, který kombinuje obraz přední, zadní a levé/pravé kamery.
|
,Odkaz |
|
Kamera SVM má optické čočky k zajištění širokoúhlého záběru tak, aby na obrazovce docházelo pouze k malému rozdílu ve vzdálenostech. Z bezpečnostních důvodů zkontrolujte zadní, levý a pravý pohled sami. |

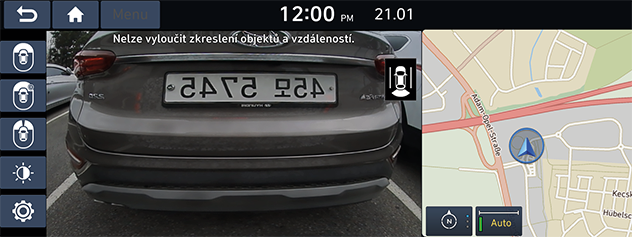

Funkce podpůrného pohledu za jízdy
- Zadní kamera je volitelná a zákazníci ji dostanou na požádání.
- Jedná se o zařízení, které vidí zadní část vozidla za jízdy prostřednictvím zadní kamery umístěné na vozidle.
Po nastartování motoru zařaďte na polohu N nebo D, stiskněte [
] a poté na obrazovce stiskněte [
] pro spuštění podpůrného pohledu za jízdy.
|
|
|
,Odkaz |
|
Když je zobrazení podpůrného pohledu za jízdy aktivováno, bude v provozu bez ohledu na rychlost vozidla. Stiskněte tlačítko [ |

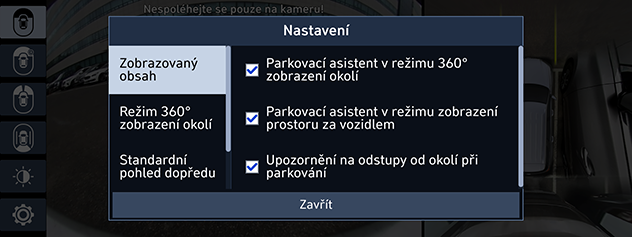

SVM nastavení
Stisknete-li tlačítko [
], dojde k posunu na 4 typy nastavení obrazovek.
|
|
- [Zobrazovaný obsah]: Zapíná / vypíná parkovacího průvodce v úhlu pohledu 360°, parkovacího průvodce ve zpětném pohledu, varování vzdálenosti u parkování.
- [Režim 360° zobrazení okolí]: nastaví počáteční zobrazení pohledu shora. (Zmenšené, Normální, Zvětšené)
- [Standardní pohled dopředu]: nastaví počáteční zobrazení přední kamery na počáteční zobrazení. (Pohled shora, Širokoúhlý pohled, Doleva + Doprava)
- [Standardní pohled dozadu]: nastaví počáteční zobrazení zadní kamery na počáteční zobrazení. (Širokoúhlý pohled, Pohled shora, Doleva + Doprava)

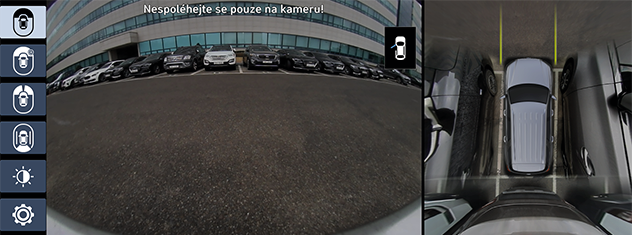

Varovný displej
|
|
Indikátor otevřených dveří u řidiče
Jsou-li dveře u řidiče otevřené, zobrazí se v levé horní části obrazovky indikátor “
”.
Indikátor otevřených dveří u spolujezdce
Jsou-li přední dveře u spolujezdce otevřené, zobrazí se v levé horní části obrazovky indikátor
“
”.
Indikátor otevřeného kufru
Je-li kufr otevřený, zobrazí se v levé horní části obrazovky indikátor “
”.
Indikátor sklopení bočního zrcátka
Je-li boční zrcátko sklopeno, indikátor “
” (boční zrcátko) se zobrazuje v horní levé části obrazovky.
