SVM (aplinkos vaizdo monitorius) (jei įrengta)

Apie SVM (aplinkos vaizdo monitorius)

  • SVM (aplinkos vaizdo monitorius) – tai parinktis, teikiama ją pasirinkusiems klientams.

  • Pro transporto priemonėje įrengtas keturias kameras galima peržiūrėti priekinę, galinę, kairiąją bei dešiniąją pusę.

  • Kol transporto priemonė užvedama, pavarą nustačius į padėtį R, automatiškai paleidžiamas SVM (aplinkos vaizdo monitorius).

  • Jei pavara keičiama iš padėties R į padėtį P, SVM (aplinkos vaizdo monitorius) nustoja veikti.

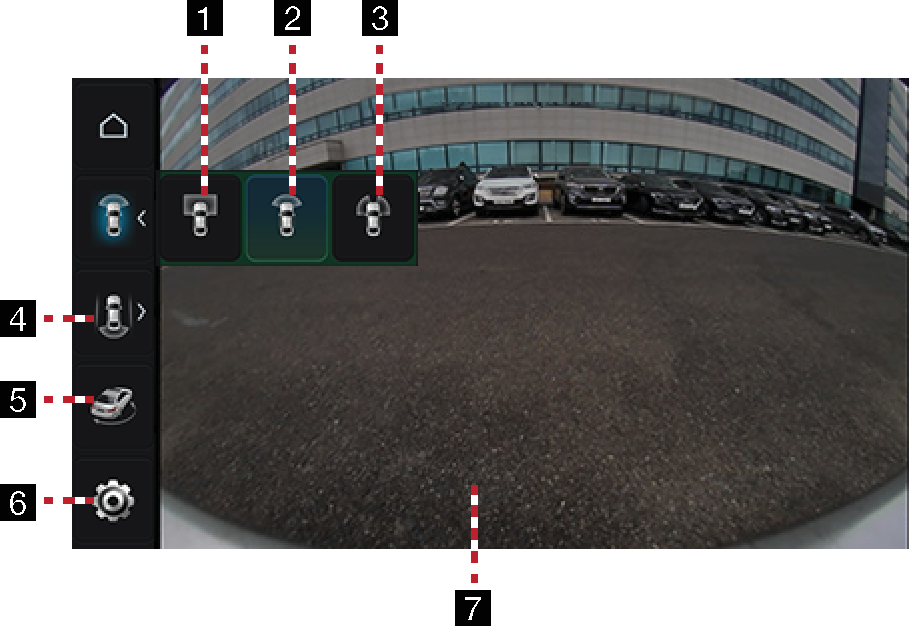

Priekinio SVM veikimas

Kai užvedus transporto priemonę paspaudžiamas mygtukas Statymas / peržiūra, o pavara perjungiama į padėtį N arba D, įjungiama priekinė SVM.

  1. (Priekio vaizdas iš viršaus)

    Rodomas išplėstinis priekinės dalies vaizdas iš viršaus.

  2. (Platus vaizdas iš priekio)

    Rodomas tik priekinis transporto priemonės ekranas.

  3. (Priekio šoninės dalies vaizdas)

    Tuo pačiu metu rodomas kairysis priekinis arba dešinysis priekinis transporto priemonės ekranas.

  4. (Vairavimo palaikymui skirtas rodinys)

    Važiuojant rodo galinį transporto priemonės vaizdą.

  5. 3D vaizdas

    Rodomas transporto priemonės 3D vaizdas.

  6. Nuostatos

    Pereinama į SVM nuostatų meniu.

  7. Priekinės kameros ekranas

    Rodomas priekinės kameros vaizdas.

Kol veikia priekinis SVM, važiuojant maždaug 10 km/h ar didesniu greičiu, SVM yra išjungtas. Esant tokiai būsenai, net jei važiuojate maždaug 10 km/h ar mažesniu greičiu, SVM būsena liks IŠJUNGTA.

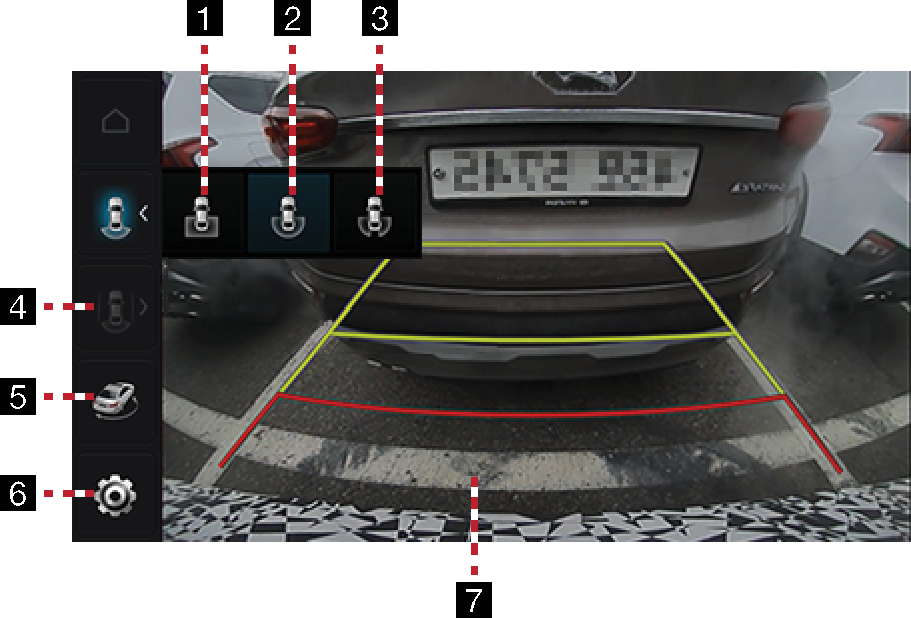

Galinio SVM veikimas

Užvedus transporto priemonę ir pavarą nustačius į padėtį R, paleidžiamas galinis SVM.

  1. (Galo vaizdas iš viršaus)

    Rodomas išplėstinis užpakalinės dalies vaizdas iš viršaus.

  2. (Platus galinės dalies vaizdas)

    Rodomas tik galinis transporto priemonės ekranas.

  3. (Galo šoninės dalies vaizdas)

    Tuo pačiu metu rodomas kairysis galinis arba dešinysis galinis transporto priemonės ekranas.

  4. (Vairavimo palaikymui skirtas rodinys)

    Pro galinę kamerą vairuojant rodomas galinis vaizdas iš viršaus. (Jei pavara nustatyta į padėtį R, ji išjungiama.)

  5. 3D vaizdas

    Rodomas transporto priemonės 3D vaizdas.

  6. Nuostatos

    Pereinama į SVM nuostatų meniu

  7. Galinės kameros ekranas

    Rodomas pro galinę kamerą matomas galinis vaizdas.

SVM kameroje įtaisytas optinis objektyvas plačiam vaizdui užtikrinti, todėl skirtumas tarp ekrane rodomo ir tikrojo atstumo yra nedidelis. Dėl savo saugumo būtinai patikrinkite galinį, kairįjį bei dešinįjį vaizdą.

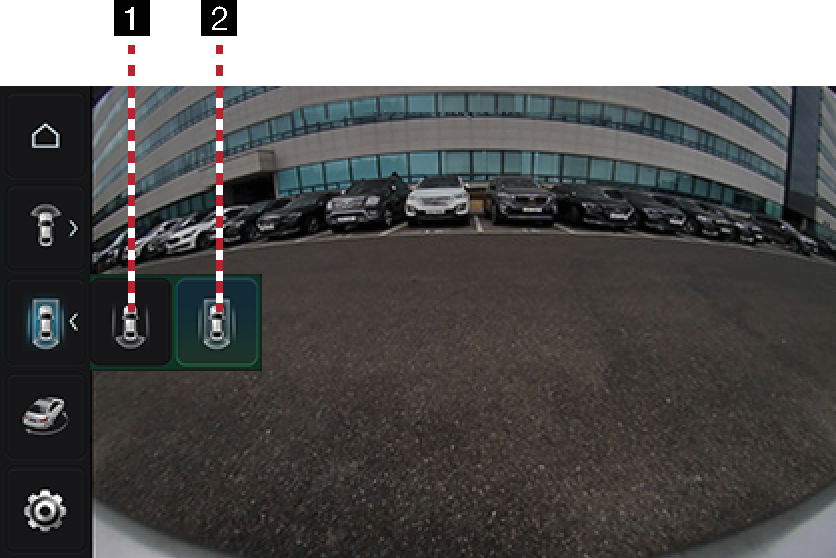

Pagalbos vairuojant vaizdo veikimas

Pradėjus važiuoti, jei transporto priemonės greitis yra didesnis nei 10 km/h, paspauskite mygtuką Statymas / peržiūra, kad būtų pradėtas rodyti vairavimo palaikymui skirtas rodinys.

  1. (Platus galinės dalies vaizdas)

    Rodo tik galinį transporto priemonės vaizdą plačiame vaizde.

  2. (Galo vaizdas iš viršaus)

    Rodo galinį transporto priemonės ekraną kairiajame ekrane, o dešiniajame ekrane rodo kiekvienos šoninio veidrodžio kameros krypties (kairėje, dešinėje, priekyje, gale) vaizdą.

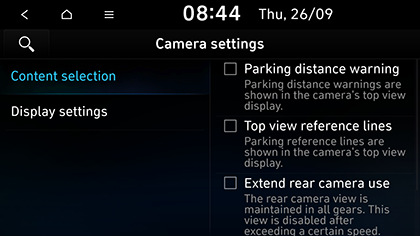

Kameros nuostatos

  1. Paspaudus mygtuką [], pereinama į kameros nustatymo ekranus.

  2. Spustelėkite norimą elementą.

    • Content selection: nustatoma automobilių pastatymo vedlio rodinio parinktis.

    • Display settings: reguliuojamas ryškumas arba kontrastas.

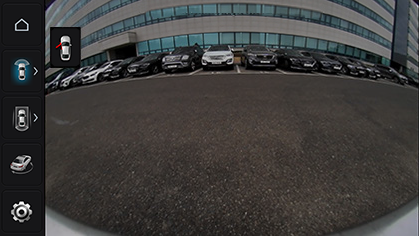

Įspėjamasis ekranas

Vairuotojo durų atidarymo indikatorius

Kai vairuotojo durys atidarytos, ekrano viršutinės dalies kairėje rodomas indikatorius [] (raudona spalva ties kairiosiomis durelėmis).

Priekinio keleivio durelių atidarymo indikatorius

Kai priekinio keleivio durelės atidarytos, ekrano viršutinės dalies kairėje rodomas indikatorius [] (raudona spalva ties dešiniosiomis durelėmis).

Bagažinės dangčio atidarymo indikatorius

Kai atidaromas bagažinės dangtis, ekrano viršutinės dalies kairėje rodomas indikatorius [] (raudona spalva ties bagažinės dangčiu).

Šoninio veidrodžio užlenkimo indikatorius

Kai šoninis veidrodis užlenktas, ekrano viršutinės dalies kairėje rodomas indikatorius [] (šoninio veidrodžio).
