SVM (Monitor de Vista Envolvente) (Se equipado)

Sobre o SVM

O SVM (Monitor de Vista Envolvente) é um extra disponível para os clientes.
Através das 4 câmaras instaladas no veículo, pode ver para a frente, trás, esquerda e direita.
Enquanto liga o veículo, se a posição da mudança for R, o SVM será iniciado automaticamente.
Se a mudança for alterada da posição R para a P, o SVM deixará de funcionar.

Funcionamento do SVM frontal

Após ligar o veículo, se premir o botão Estacionamento/Visualização após colocar a mudança na posição N ou D, o SVM frontal será iniciado.

1 (Vista superior frontal)

Apresenta uma vista superior aumentada da frente.

2 (Vista ampla frontal)

Apenas é apresentado o ecrã frontal do veículo.

3 (Vista lateral frontal)

Apresenta o ecrã frontal esquerdo/direito do veículo simultaneamente.

4 (Vista de assistência à condução)

Apresenta a vista traseira do veículo durante a condução.

Acede ao menu de definições da câmara.

6Ecrã da câmara frontal

É apresentada a vista da câmara frontal.

7 Ecrã da câmara da vista superior

Apresenta a vista superior que combina as imagens da câmara frontal, traseira, esquerda/direita.

,Nota

Enquanto o SVM frontal estiver a funcionar, se conduzir a cerca de 10 km/h ou mais, o SVM será desligado. Neste estado, mesmo se conduzir a cerca de 10 km/h ou menos, o SVM irá permanecer no estado desligado.

Funcionamento do SVM traseiro

Depois de arrancar o veículo, se colocar a mudança na posição R, o SVM traseiro será iniciado.

1 (Vista superior traseira)

Apresenta uma vista superior aumentada da traseira.

2 (Vista ampla traseira)

Apresenta apenas o ecrã traseiro do veículo.

3 (Vista lateral traseira)

Apresenta o ecrã traseiro esquerdo/direito do veículo simultaneamente.

4 (Vista de assistência à condução)

Apresenta a vista traseira do veículo durante a condução. (Se a mudança for colocada na posição R, será desativada)

Acede ao menu de definições da câmara.

6 Ecrã da câmara traseira

Apresenta a vista traseira através da câmara traseira.

7Ecrã da câmara da vista superior

Apresenta a vista superior que combina as imagens da câmara frontal, traseira, esquerda/direita.

,Nota

A câmara do SVM tem uma lente ótica para garantir a vista ampla, por isso, existe uma pequena diferença entre a distância mostrada no ecrã e a distância real. Por motivos de segurança, certifique-se de que verifica por si mesmo a vista traseira, esquerda e direita.

Funcionamento da vista de assistência à condução

Após ligar o veículo, se a velocidade do veículo for superior a 10 km/h e, de seguida, prima o botão Estacionamento/Vista, a vista de assistência à condução será iniciada.

1 (Vista ampla traseira)

Apresenta apenas a vista traseira do veículo na vista ampla.

2 (Vista superior traseira)

Apresenta o ecrã traseiro do veículo no ecrã esquerdo e apresenta a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara do espelho retrovisor no ecrã direito.

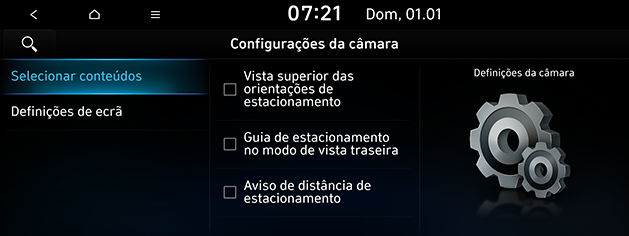

Definições da câmara

Se premir [], acede aos ecrãs de definições da câmara.

Prima o item pretendido.

[Selecionar conteúdos]: define a opção de vista do guia de estacionamento.
[Definições de ecrã]: define a luminosidade, o contraste.

Apresentação de aviso

Indicador de porta do condutor aberta

Quando a porta do condutor está aberta, o indicador “” (cor vermelha na porta esquerda) é apresentado no canto superior esquerdo do ecrã.

Indicador de porta do passageiro dianteiro aberta

Quando a porta do passageiro dianteiro está aberta, o indicador “” (cor vermelha na porta direita) é apresentado no canto superior esquerdo do ecrã.

Indicador de mala aberta

Quando a mala está aberta, o indicador “” (cor vermelha na mala) é apresentado no canto superior esquerdo do ecrã.

Indicador de rebatimento dos espelhos retrovisores

Quando os espelhos retrovisores são rebatidos, o indicador “” (espelho retrovisor) é apresentado no canto superior esquerdo do ecrã.
