SVM (monitor widoku dookolnego) (Jeśli jest w wyposażeniu)

Informacje o funkcji SVM

• SVM to funkcja dostępna dla klientów, którzy wybrali tę opcję przy zakupie pojazdu.
• Dzięki 4 kamerom zainstalowanym na pojeździe możliwy jest podgląd w przód, w tył, w lewo i w prawo.
• Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów w pozycji R zostanie automatycznie uruchomiona funkcja SVM.
• Po przestawieniu dźwigni zmiany biegów z pozycji R do pozycji P funkcja SVM wyłączy się.

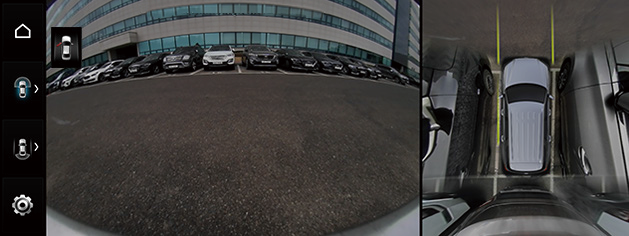

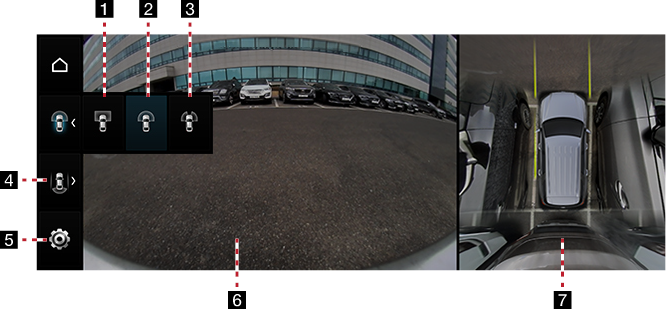

Obsługa przedniej funkcji SVM

Po uruchomieniu pojazdu, jeśli naciśnięty zostanie przycisk Parking/View po ustawieniu dźwigni zmiany biegów w pozycji N lub D, uruchomi się funkcja przedniego SVM.

1 (Widok przedni z góry)

Wyświetlany jest powiększony widok przedni z góry.

2 (Widok przedni panoramiczny)

Wyświetlany jest tylko widok z przedniej szyby pojazdu.

3 (Widok przedni boczny)

Wyświetlany jest równocześnie widok z przodu po prawej i z przodu po lewej stronie pojazdu.

4 (Widok wspomagania prowadzenia)

Wyświetlany jest widok tylny pojazdu podczas jazdy.

5

Wyświetlane jest menu ustawień kamer.

6Ekran przedniej kamery

Wyświetlany jest widok z przedniej kamery.

7 Ekran kamery widoku z góry

Wyświetlany jest widok z góry, stanowiący połączenie obrazów z kamer przedniej, tylnej, prawej i lewej.

,Uwaga

Gdy aktywna jest przednia funkcja SVM i pojazd zacznie poruszać się z prędkością co najmniej 10 km/h, funkcja SVM się wyłączy. Wówczas nawet jeśli pojazd zwolni do prędkości 10 km/h lub mniejszej, funkcja SVM pozostanie wyłączona.

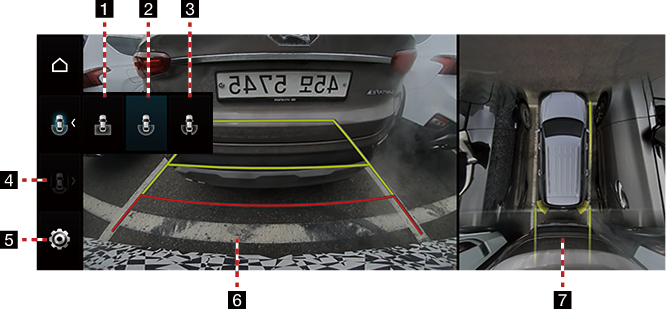

Obsługa tylnej funkcji SVM

Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów w pozycji R uruchomi się tylna funkcja SVM.

1 (Widok tylny z góry)

Wyświetlany jest powiększony widok tylny z góry.

2 (Widok tylny panoramiczny)

Wyświetlany jest tylko widok z tylnej szyby pojazdu.

3 (Widok tylny boczny)

Wyświetlany jest jednocześnie widok z tyłu po prawej i z tyłu po lewej stronie pojazdu.

4 (Widok wspomagania prowadzenia)

Wyświetlany jest widok tylny pojazdu podczas jazdy. (Po ustawieniu dźwigni zmiany biegów w pozycji R zostanie on wyłączony)

5

Wyświetlane jest menu ustawień kamer.

6 Ekran tylnej kamery

Wyświetlany jest widok z tyłu z kamery tylnej.

7Ekran kamery widoku z góry

Wyświetlany jest widok z góry, stanowiący połączenie obrazów z kamer przedniej, tylnej, prawej i lewej.

,Uwaga

Kamera SVM ma obiektyw umożliwiający widzenie szerokokątne, w związku z czym występuje różnica pomiędzy odległością rzeczywistą a odległością wskazywaną na ekranie. Ze względów bezpieczeństwa należy samemu sprawdzić widok w prawo, w lewo oraz do tyłu.

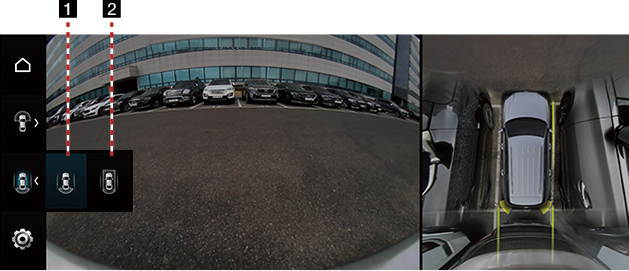

Korzystanie z widoku wspomagania prowadzenia

Po uruchomieniu pojazdu, jeśli prędkość pojazdu jest większa niż 10 km/h i naciśnięty zostanie przycisk Parking/View, włączony zostanie widok wspomagania prowadzenia.

1 (Widok tylny panoramiczny)

Wyświetlany jest tylko widok tylny pojazdu w trybie panoramicznym.

2 (Widok tylny z góry)

Na lewym ekranie wyświetlany jest widok z tylnej szyby pojazdu, a na prawym ekranie — połączony obraz wszystkich stron (lewej, prawej, przedniej, tylnej) widoczny z kamery lusterka bocznego.

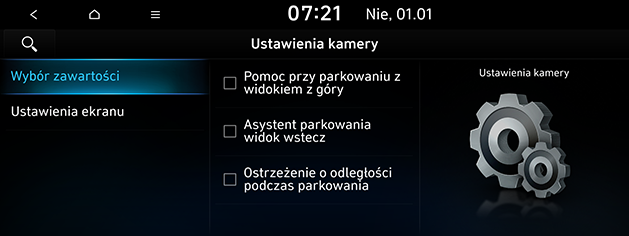

Ustawienia kamer

1. Naciśnięcie przycisku [] powoduje wyświetlenie ekranów ustawień kamer.

2. Naciśnij żądaną opcję.

• [Wybór zawartości]: Umożliwia wybór opcji wspomagania parkowania.
• [Ustawienia ekranu]: Umożliwia ustawienie jasności i kontrastu.

Wyświetlane ostrzeżenia

Wskaźnik otwarcia drzwi kierowcy

Gdy otwarte są drzwi kierowcy, w lewej górnej części ekranu wyświetlany jest wskaźnik „” (kolor czerwony na lewych drzwiach).

Wskaźnik otwarcia drzwi pasażera z przodu

Gdy otwarte są drzwi pasażera z przodu, w lewej górnej części ekranu wyświetlany jest wskaźnik „” (kolor czerwony na prawych drzwiach).

Wskaźnik otwartego bagażnika

Gdy otwarty jest bagażnik, w lewej górnej części ekranu wyświetlany jest wskaźnik „” (kolor czerwony na bagażniku).

Wskaźnik złożenia lusterka bocznego

Gdy złożone jest lusterko boczne, w lewej górnej części ekranu wyświetlany jest wskaźnik „” (lusterko boczne).
