Гибридный автомобиль с зарядкой от электросети

PHEV (подключаемый гибридный электромобиль)

Информация о подключаемом модуле гибридной системы

Подключаемый гибрид способен гибко задействовать электрическую систему и двигатель в зависимости от условий движения.

Запуск режима подключаемого модуля гибридной системы

Нажмите PHEV на главном экране.

Экран меню режима подключаемого модуля гибридной системы

Меню подключаемого модуля гибридной системы состоит их пяти разделов: Запас хода EV, Инфо об энергии, Управление зарядкой, Режим "ECO", Передача энергии.

  1. Запас хода EV

    Отображает на карте информацию о возможном расстоянии вождения.

  2. Инфо об энергии

    Отображение информации батареи.

  3. Управление зарядкой

    Переход в меню Управление зарядкой.

  4. Режим "ECO"

    Переход в меню Режим "ECO".

  5. Передача энергии

    Переход в меню Передача энергии.

Режим "ECO"

Здесь отображается информация об экономии топлива и предыдущая история вождения в зависимости от режима вождения автомобиля.

Расход топлива

Отображение информации об экономии топлива в соответствии с вождением автомобиля.

Нажмите PHEV > Режим "ECO" > Расход топлива.

  1. Топливный двигатель / Электродвигатель

    отображение информации об экономии топлива. (График обновляется каждые 2 минуты и 30 секунд.)

  2. Средний

    отображает средний расход топлива в соответствии с режимом движения автомобиля.

  3. Сброс

    Сброс информации на отображаемом графике экономии топлива.

График экономии топлива сбрасывается при выключении системы.

История

Здесь отображаются сведения о дате, расстоянии и экономии топлива из истории предыдущих поездок.

Нажмите PHEV > Режим "ECO" > История.

  • Для даты с максимальным уровнем экономии отображается значок в виде звездочки.

  • Если вы хотите удалить историю предыдущих поездок, нажмите [] > Удалить историю.

    • Выбрать все: отметить все пункты.

    • Снять все отметки: снять отметку со всех пунктов.

    • Удалить: удаление выбранных пунктов.

Инфо об энергии

Здесь отображается подробная информация об аккумуляторе.

Нажмите PHEV > Инфо об энергии.

  1. Общий з.хода

    Отображает информацию о возможном расстоянии поездки с текущим уровнем бензина и заряда батареи.

  2. Электрич.

    отображает информацию о возможном расстоянии поездки при текущем уровне заряда батареи.

  3. Бензин

    Отображает информацию о возможном расстоянии поездки при текущем уровне бензина.

  4. Аккумулятор

    Отображает информацию о текущем уровне заряда аккумулятора.

  5. Отображение информации об ожидаемом времени зарядки при подключении кабеля для зарядки аккумулятора.

Когда кабель для зарядки аккумулятора подключен, отображается время, оставшееся до завершения полной зарядки.

Передача энергии

Отображение состояния электропитания для каждого компонента в соответствии с вождением автомобиля.

Нажмите PHEV > Передача энергии.

  1. Отображение состояния вождения для подключаемого гибрида.

  2. Отображение потока передачи мощности между компонентами.

Состояние вождения подключаемого гибрида

Режим холостого хода

Автомобиль в нерабочем режиме не потребляет энергии.

Гибридный режим

Мощность двигателя и мощность мотора используют для вождения автомобиля.

Режим двигателя

Мощность двигателя используется для вождения автомобиля.

Режим работы двигателя для подзарядки

Мощность двигателя используется для вождения автомобиля, при этом заряжается аккумулятор.

Подзарядка аккумулятора 1

Когда автомобиль находится в нерабочем режиме, мощность двигателя используется для подзарядки аккумулятора.

Подзарядка аккумулятора 2

Энергия замедления при использовании тормозов используется для подзарядки аккумулятора.

Торможение двигателем

Мощность двигателя используется для замедления движения автомобиля.

Электрорежим

Мощность аккумулятора используется для вращения мотора, который приводит автомобиль в движение. Мощность двигателя не используется.

Подзарядка в электрическом режиме

Основной двигатель используется для зарядки аккумулятора, а электродвигатель отвечает за перемещение автомобиля.

Подзарядка аккумулятора 3

Как мощность двигателя, так и энергия замедления от торможения используются для подзарядки аккумулятора.

Подзарядка при торможении двигателем

Мощность двигателя используется для замедления движения автомобиля, и одновременно энергия торможения используется для зарядки аккумулятора.

Запас хода EV

Здесь на карте отображается информация о возможном расстоянии поездки.

Нажмите PHEV > Запас хода EV.

  • Затененная зона: места, до которых доехать с текущим зарядом невозможно.

Управление зарядкой

Установка настроек зарядки

Эта функция автоматически задает, когда следует начать зарядку аккумулятора в выбранное вами запланированное время.

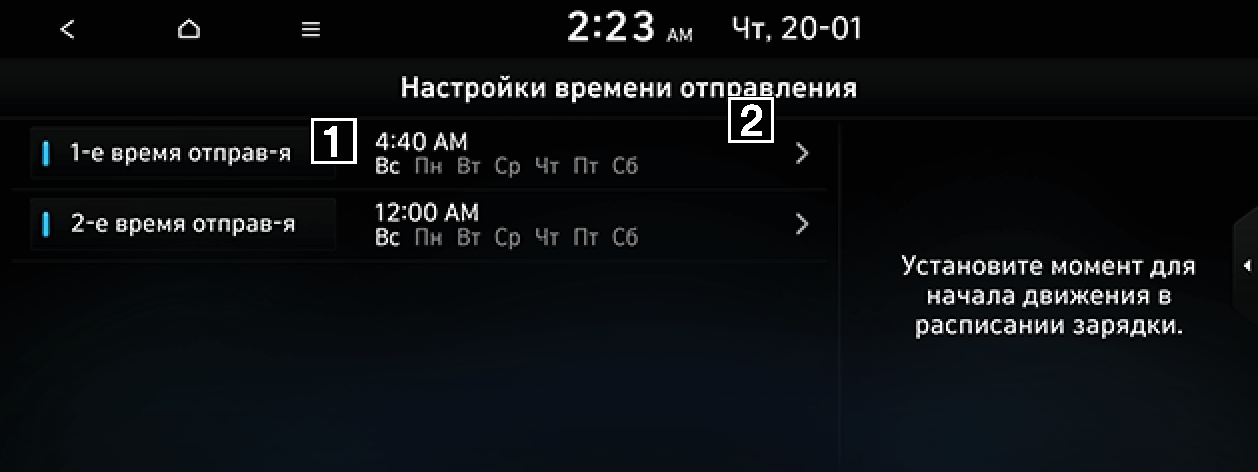

Настройка времени выезда

Установка запланированного времени выезда для графика зарядки.

  1. Нажмите PHEV > Управление зарядкой > Установка настроек зарядки > След. отправление.

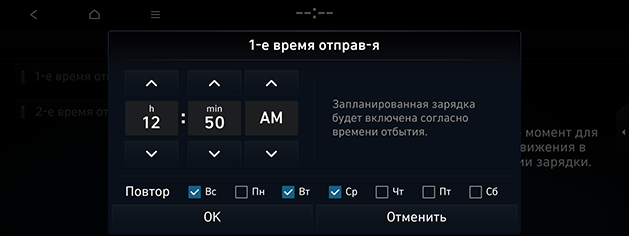

  2. Нажмите [].

    1. Если вы не желаете использовать эти настройки, нажмите эту кнопку.

    2. Изменение настроек.

  3. Данная функция при нажатии OK задает требуемое время выезда.

    • Повтор: выбор дня недели для проведения зарядки.

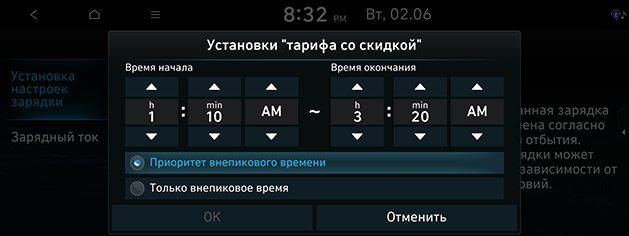

Запланированная зарядка

При составлении графика зарядки можно настроить параметры периода со сниженными ставками на электроэнергию.

  1. Нажмите PHEV > Управление зарядкой > Установка настроек зарядки > Запланированная зарядка.

  2. Нажмите [].

    • Приоритет внепикового времени: Зарядка начинается с учетом расписания зарядки.

    • Только внепиковое время: Зарядка производится только в установленное расписанием время.

Зарядный ток (если установлено)

Зарядный ток (Тип 1) (если установлено)

Можно выбирать требуемый ток зарядки при использовании зарядного устройства переменного тока (станция) или зарядного устройства постоянного тока (портативного).

Нажмите PHEV > Управление зарядкой > Зарядный ток.

Текущая зарядка AC (Тип 2) (если установлено)

Можно установить ток, подаваемый зарядным устройством переменного тока, на 60%, 90% или 100%.

Нажмите PHEV > Управление зарядкой > Текущая зарядка AC.
