Altro

SVM (Surround View Monitor) (se in dotazione)

Informazioni su SVM (Surround View Monitor, telecamera a 360 gradi)

  • SVM (Surround View Monitor) è disponibile per i clienti che hanno selezionato l'opzione.

  • Grazie alle 4 telecamere installate nel veicolo, fornisce una visione frontale, posteriore e laterale sinistra/destra.

  • All’accensione del veicolo, se il cambio è in R, si attiva automaticamente l’SVM (Surround View Monitor).

  • Quando il cambio passa da R a P, l’SVM (Surround View Monitor) viene disattivato.

Utilizzo dell'SVM anteriore

Dopo l’avvio del veicolo, se si preme il pulsante Vista/Parcheggio dopo aver portato il cambio in N o D, si attiva l’SVM anteriore.

  1. (Vista superiore anteriore)

    Viene visualizzata una vista dall'alto ingrandita della parte anteriore.

  2. (Vista ampia anteriore)

    Viene visualizzata solo la parte anteriore del veicolo.

  3. (Vista laterale anteriore)

    Visualizza contemporaneamente la parte anteriore sinistra/anteriore destra del veicolo.

  4. (Vista di supporto alla guida)

    Visualizza la vista posteriore del veicolo durante la guida.

  5. Vista 3D

    Visualizza la vista 3D del veicolo.

  6. Impostazioni

    Passa al menu di impostazioni SVM.

  7. Vista della telecamera anteriore

    Viene visualizzata la vista della telecamera anteriore.

  8. Vista della telecamera superiore

    Viene visualizzata la vista superiore che combina le immagini delle telecamere anteriore, posteriore, sinistra/destra.

Quando l'SVM anteriore è attivo, se si superano i 10 km/h l'SVM viene disattivato. Una volta disattivato, anche se si riduce la velocità al di sotto dei 10 km/h l'SVM rimane disattivato.

Utilizzo dell'SVM posteriore

Dopo aver avviato il veicolo, se si porta il cambio in R, si attiva l'SVM posteriore.

  1. (Vista superiore posteriore)

    Visualizza la vista superiore ingrandita della parte posteriore.

  2. (Vista ampia posteriore)

    Visualizza solo la vista posteriore del veicolo.

  3. (Vista laterale posteriore)

    Visualizza contemporaneamente la vista posteriore sinistra/posteriore destra del veicolo.

  4. (Vista di supporto alla guida)

    Visualizza la vista posteriore dall’alto attraverso la telecamera posteriore durante la guida. (Se il cambio viene portato in R, si disattiva)

  5. Vista 3D

    Visualizza la vista 3D del veicolo.

  6. Impostazioni

    Passa al menu di impostazioni SVM.

  7. Vista della telecamera posteriore

    Visualizza la vista posteriore attraverso la telecamera posteriore.

  8. Vista della telecamera superiore

    Viene visualizzata la vista superiore che combina le immagini delle telecamere anteriore, posteriore, sinistra/destra.

La telecamera SVM è dotata di obiettivo ottico per assicurare una vista ampia, in modo che la differenza tra la distanza visualizzata sullo schermo e quella reale sia minima. Per motivi di sicurezza, assicurarsi di controllare di persona la vista posteriore, quella sinistra e quella destra.

Utilizzo della vista di supporto alla guida

Dopo aver avviato il veicolo, se la velocità dello stesso è superiore a 10 km/h e si preme il pulsante Vista/Parcheggio, si attiva il supporto alla guida.

  1. (Vista ampia posteriore)

    Visualizza solo la vista posteriore del veicolo in vista ampia.

  2. (Vista superiore posteriore)

    Visualizza la schermata posteriore del veicolo sullo schermo sinistro, e visualizza un’immagine combinata per ciascuna direzione (sinistra, destra, davanti, dietro) delle telecamere nello specchietto laterale sullo schermo destro.

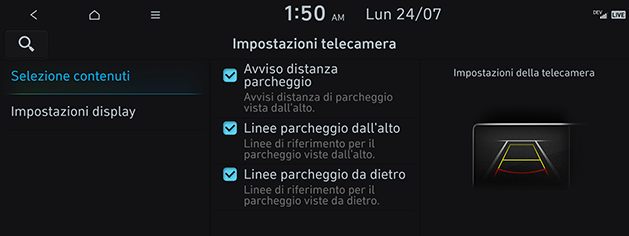

Impostazioni delle telecamere

  1. Premendo il pulsante [], si passa alle schermante di impostazione della telecamera.

  2. Premere l’elemento desiderato.

    • Selezione contenuti: Imposta le opzioni di visualizzazione della guida al parcheggio.

    • Impostazioni display: Regola luminosità/contrasto.

Visualizzazione degli avvisi

Indicatore di porta del conducente aperta

Quando la porta del conducente è aperta, nella parte superiore sinistra dello schermo viene visualizzato l’indicatore [] (porta anteriore sinistra di colore rosso).

Indicatore di porta del passeggero anteriore aperta

Quando la porta del passeggero anteriore è aperta, nella parte superiore sinistra dello schermo viene visualizzato l’indicatore [] (porta anteriore destra di colore rosso).

Indicatore di bagagliaio aperto

Quando il bagagliaio è aperto, nella parte superiore sinistra dello schermo viene visualizzato l’indicatore [] (bagagliaio di colore rosso).

Indicatore di ripiegamento dello specchietto laterale

Quando lo specchietto laterale è ripiegato, nella parte superiore sinistra dello schermo viene visualizzato l’indicatore [] (specchietto laterale).
