Plug-In Hybrid

PHEV (Plug-in-Hybrid-Elektrofahrzeug)

Plug-In-Hybridinformation

Auf Grundlage der gerade wirksamen Fahrbedingungen nutzt das Hybridfahrzeug Plug-In flexibel die Antriebskraft des elektrischen Systems sowie die des Motors.

Plug-in-Hybridmodus starten

Auf dem Startbildschirm auf PHEV drücken.

Menübildschirm für den Plug-In-Hybridmodus

Das Plug-in-Hybrid-Menü besteht aus fünf Abschnitten: EV-Reichweite, Energieinfo, Lademanagement, Eco-Fahrbetrieb, Energiefluss.

  1. EV-Reichweite

    Auf der Karte anzeigen, wie weit noch gefahren werden kann.

  2. Energieinfo

    Zeigt die Batterieinformationen an.

  3. Lademanagement

    Wechselt zum Menü Lademanagement.

  4. Eco-Fahrbetrieb

    Menüpunkt Eco-Fahrbetrieb aufrufen.

  5. Energiefluss

    Das Menü Energiefluss aufrufen.

Eco-Fahrbetrieb

Dies zeigt die Informationen zum Kraftstoffverbrauch und die bisherige Fahrhistorie entsprechend der Fahrweise des Fahrzeugs an.

Kraftstoffverbrauch

Dies zeigt die Kraftstoffverbrauch Information gemäß der Fahrweise des Fahrzeuges an.

Drücken Sie PHEV > Eco-Fahrbetrieb > Kraftstoffverbrauch.

  1. Verbrennungsmotor / Elektromotor

    Anzeige von Daten zur Kraftstoffeffizienz. (Das Diagramm wird alle 2 Minuten und 30 Sekunden aktualisiert.)

  2. Ø

    Anzeige der durchschnittlichen Kraftstoffeffizienz je nach Fahrweise des Fahrzeugs.

  3. Zurücks.

    Die Daten im angezeigten Diagramm zur Kraftstoffeffizienz zurücksetzen.

Das Kraftstoffverbrauch Diagramm wird zurückgesetzt, wenn die Zündung im Fahrzeug ausgeschaltet wird.

Verlauf

Zeigt die Fahrbetriebs-Chronik, die Einträge jeweils mit Datum, Entfernung und Kraftstoffeinsparung.

Drücken Sie PHEV > Eco-Fahrbetrieb > Verlauf.

  • Einträge für Fahrten mit der größten Kraftstoffeinsparung sind mit einem sternförmigen Symbol gekennzeichnet.

  • Um die letzte Fahrbetriebs-Chronik zu löschen, auf [] > Verlauf löschen drücken.

    • Alle auswählen: Alle Elemente markieren.

    • Auswahl aufheben: Alle Markierungen aufheben.

    • Entfernen: Löscht die gewählten Einträge.

Energieinfo

Hier werden detaillierte Informationen zu den Batterieinformationen angezeigt.

Drücken Sie auf PHEV > Energieinfo.

  1. Reichweite

    Die Reichweite bei aktueller Treibstofffüllung und dem Akku-Ladestand anzeigen.

  2. Elektrisch

    Die Reichweite bei aktuellen Akku-Ladestand anzeigen.

  3. Kraftstoff

    Die Reichweite bei aktueller Treibstofffüllung anzeigen.

  4. Akku

    Den aktuellen Ladezustand des Akkus anzeigen.

  5. Zeigt die erwartete Ladezeit an, während das Ladekabel angeschlossen wird.

Wenn das Ladekabel angeschlossen ist, wird die verbleibende Zeit bis zur vollständigen Aufladung angezeigt.

Energiefluss

Dies zeigt den Stand der Leistungsentfaltung für jeden Bestandteil gemäß der Fahrweise des Fahrzeuges an.

Drücken Sie PHEV > Energiefluss.

  1. Zeigt den Fahrstatus des Plug-in-Hybridfahrzeugs an.

  2. Zeigt die Leistungsfluss Übertragung zwischen den Bestandteilen an.

Fahrstatus des Plug-in-Hybridfahrzeugs

Leerlauf

Das Fahrzeug ist im Leerlauf mit keiner Energielieferung.

Hybrid-Modus

Die Motorenergie wird für das Fahren des Fahrzeuges benutzt.

Motor Modus

Die Motorenergie wird für das Fahren des Fahrzeuges benutzt.

Ladevorgang im Motor Modus

Die Motorenergie wird für das Fahren des Fahrzeuges benutzt und der Akku wird zur gleichen Zeit geladen.

Akku Ladung 1

Während das Fahrzeug im Leerlauf ist, wird die Motorenergie für das Laden des Akkus benutzt.

Akku Ladung 2

Die Verzögerungsenergie von der Bremsung wird für das Laden der Batterie benutzt.

Motorbremse

Die Motorleistung wird zum Abbremsen des Fahrzeugs genutzt.

Elektro-Modus

Die Akkuleistung wird für den Motorantrieb benutzt, welches das Fahrzeug fährt. Die Motorenergie wird nicht benutzt.

Ladevorgang im Elektromodus

Die Motorleistung wird zum Laden der Batterie verwendet, und die Elektromotorleistung wird zur gleichen Zeit zum Antrieb des Fahrzeuges verwendet.

Akku Ladung 3

Die Motorenergie und die Verzögerungsenergie von der Bremse werden für die Ladung der Batterie benutzt.

Ladung, wenn die Motorbremse aktiviert ist

Die Motorleistung wird zum Abbremsen des Fahrzeugs genutzt, gleichzeitig wird die Bremsenergie zum Aufladen des Akkus genutzt.

EV-Reichweite

Auf der Karte anzeigen, wie weit noch gefahren werden kann.

Drücken Sie PHEV > EV-Reichweite.

  • Schattenbereich: Nicht erreichbare Bereiche.

Lademanagement

Lade- einstellungen

Diese Funktion wird automatisch so eingestellt, dass der Akku zur geplanten Uhrzeit des von Ihnen ausgewählten Tages geladen wird.

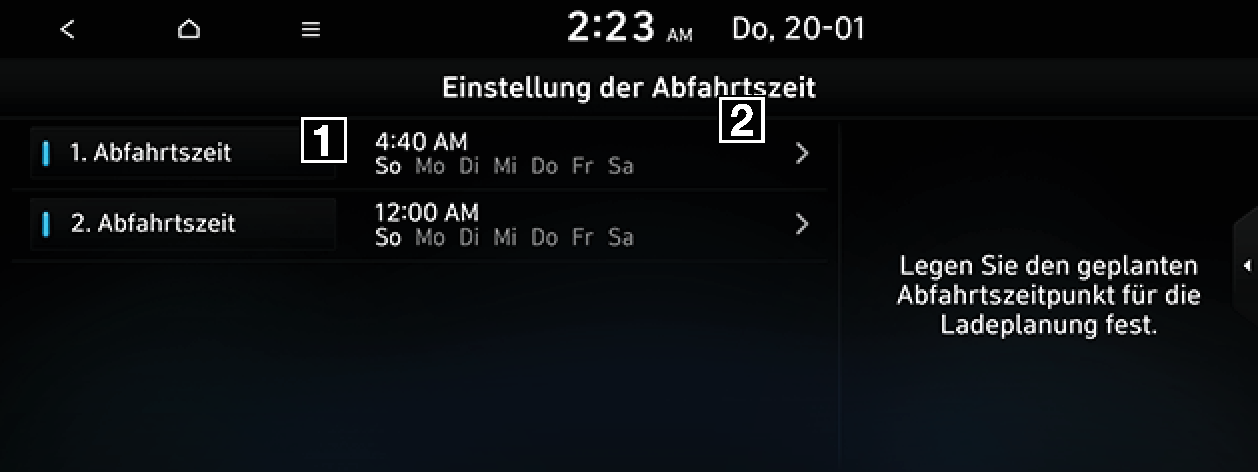

Abfahrtzeit-Einstellungen

Die beabsichtigte Abfahrtzeit für den Auflade-Zeitplan festlegen.

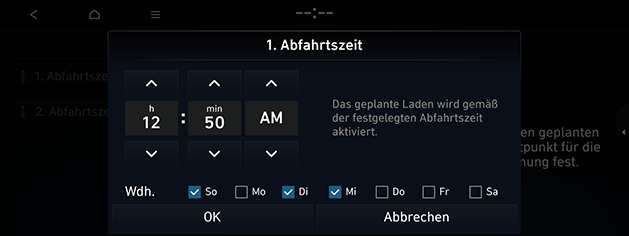

  1. Drücken Sie PHEV > Lademanagement > Lade- einstellungen > Nächste Fahrt.

  2. Drücken Sie [].

    1. Wenn Sie diese Funktion nicht benutzen wollen, auf diese Taste drücken.

    2. Einstellungen ändern.

  3. Wenn Sie auf OK drücken, wird die gewünschte Abfahrtzeit festgelegt.

    • Wdh.: Den Wochentag auswählen, wann das Aufladen stattfinden soll.

Geplantes Laden

Bei Festlegen der Aufladezeit können Sie eine Zeit auswählen, an der das Fahrzeug am wenigsten ausgelastet ist.

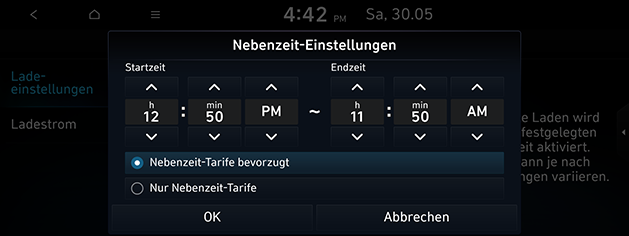

  1. Drücken Sie PHEV > Lademanagement > Lade- einstellungen > Geplantes Laden.

  2. Drücken Sie [].

    • Nebenzeit-Tarife bevorzugt: Aufladen beginnt unter Berücksichtigung der geplanten Aufladedauer.

    • Nur Nebenzeit-Tarife: Aufladen nur im Rahmen der geplanten Aufladedauer.

Ladestrom (falls vorhanden)

Ladestrom (Typ 1) (falls vorhanden)

Sie können einen geeigneten Ladestrom festlegen für den Fall, dass eine stationäre Wechselstrom-Ladestation genutzt wird oder ein portables Wechselstrom-Ladegerät.

Drücken Sie auf PHEV > Lademanagement > Ladestrom.

AC-Ladestrom (Typ 2) (falls vorhanden)

Sie können den vom AC-Ladegerät zu liefernden Strom auf 60 %, 90 % oder 100 % einstellen.

Drücken Sie auf PHEV > Lademanagement > AC-Ladestrom.
