Использование SVM (монитора кругового обзора) - Опция

О системе кругового обзора (SVM)

• Система кругового обзора – дополнительная опция.
• С помощью 4 камер, установленных на автомобиле, можно контролировать ситуацию перед автомобилем, сзади, слева и справа от него.
• При запуске автомобиля, если рычаг коробки передач переведен в положение «R», система кругового обзора запускается автоматически.
• Если рычаг коробки передач переводится из положения «R» в положение «P», система кругового обзора отключается..

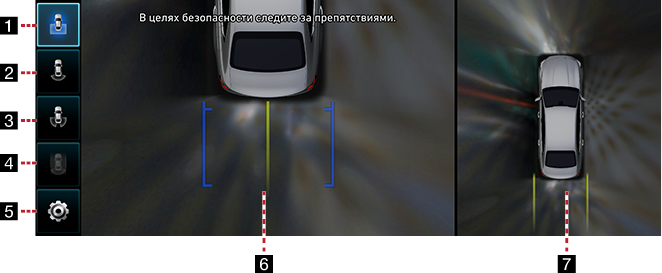

Использование передней системы кругового обзора

После запуска автомобиля нажмите кнопку вида с камеры после включения передачи «N» или «D».

Включается передняя система кругового обзора.

1 Вид спереди сверху (спереди + слева спереди + справа спереди)

Отображает увеличенный вид сверху спереди.

2 Широкий угол обзора (спереди)

Отображается только вид спереди автомобиля.

3 Угловой вид слева и справа (слева спереди + справа спереди)

Одновременно отображает вид слева и справа спереди автомобиля.

4 Вид для поддержки вождения

Отображает широкий обзор сзади через заднюю камеру во время движения.

5 Настройки системы кругового обзора (SVM)

Переход к экрану настроек системы кругового обзора.

6 Экран передней камеры

Отображает вид через переднюю камеру.

7 Экран верхней камеры

Отображает вид сверху, который объединяет изображения с передней, задней, левой и правой камер.

,Примечание

Если включена передняя система SVM, то при движении со скоростью 10 км/ч и выше система SVM будет отключена. В этом состоянии даже при движении со скоростью менее 10 км/ч система кругового обзора будет оставаться выключенной .

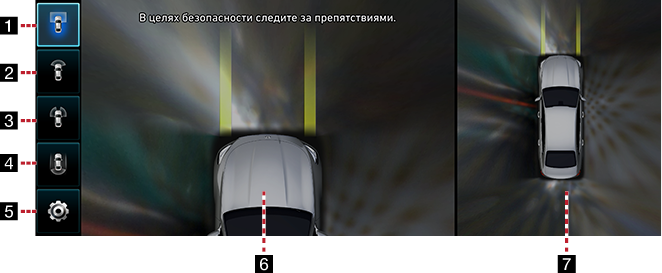

Использование задней системы кругового обзора

После запуска автомобиля, если установлена передача «R». Включается задняя система кругового обзора.

1 Вид сзади сверху (сзади + слева сзади + справа сзади)

Отображает увеличенный вид сзади сверху.

2 Широкий угол обзора (сзади)

Отображает только вид сзади автомобиля.

3 Угловой вид слева и справа (слева сзади + справа сзади)

Отображает вид слева/справасзади автомобиля одновременно.

4 Вид для поддержки вождения

• Отображает широкий обзор сзади через заднюю камеру во время движения.
• При выборе передачи «R» этот режим отключается.

5 Настройки системы кругового обзора (SVM)

Переход к экрану настроек системы кругового обзора.

6 Экран задней камеры

Отображает вид сзади через заднюю камеру.

7 Вид сверху

Отображает вид сверху, который объединяет изображения с передней, задней, левой и правой камер.

,Примечание

Камера системы кругового обзора (SVM) оснащена широкоугольным оптическим объективом, поэтому расстояние, отображаемое на экране, может незначительно отличаться от реального. В целях безопасности самостоятельно контролируйте ситуацию сзади, слева и справа.

Управление видом для поддержки вождения

• Камера заднего вида является опцией для покупателей, которые выбрали ее в комплекте дополнительного оснащения.
• Это устройство, которое может показывать пространство позади автомобиля во время движения через заднюю камеру, установленную на автомобиле.

После запуска автомобиля нажмите кнопку вида с камеры после включения передачи «N» или «D». Нажмите вид для поддержки вождения на экране. Запускается обзор для поддержки вождения.

,Примечание

Когда включается обзор для поддержки вождения, он отображается независимо от скорости автомобиля. Нажмите кнопку на клавиатуре для отключения.

Настройка SVM

Нажмите [a] на экране SVM. настройка параметров камеры.

Вывод предупреждений

На экране отображается значок предупреждения, когда дверь или багажник автомобиля открыты, либо боковые зеркала сложены.
