Korzystanie z funkcji SVM (Surround View Monitor) - Opcja

Informacje o funkcji SVM

• SVM to opcja dostępna dla klientów, którzy ją wybrali.
• Dzięki 4 kamerom zainstalowanym na pojeździe możliwy jest podgląd z tyłu, z przodu, z lewej i z prawej strony.
• Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów w pozycji „R” zostanie automatycznie aktywowana funkcjaSVM.
• Po przestawieniu dźwigni zmiany biegów z położenia „R” do położenia „P” funkcja SVM wyłączy się.

Obsługa przedniej funkcji SVM

Po uruchomieniu silnika i ustawienia dźwigni zmiany biegów w pozycji „N” lub „D” naciśnij przycisk widoku z kamery.

Włączy się przedni widok SVM.

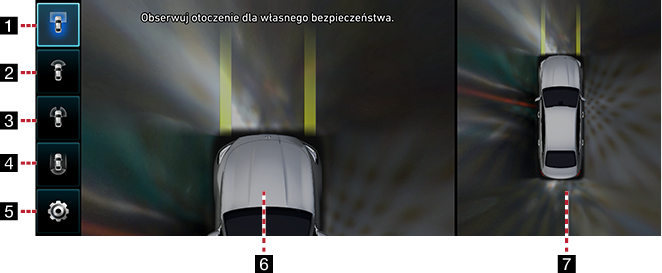

1 Widok od góry z przodu (przód + przód po lewej + przód po prawej)

Wyświetlany jest powiększony widok z góry z przodu.

2 Widok panoramiczny (przód)

Wyświetlany jest tylko widok z przodu pojazdu.

3 Widok lewego/prawego rogu (przód po lewej + przód po prawej)

Wyświetlany jest równocześnie widok z przodu po prawej i z przodu po lewej stronie pojazdu.

4 Widok wspomagania jazdy

Podczas jazdy wyświetlany jest widok z tyłu, z kamery cofania.

5 Ustawienia SVM

Powoduje przejście do ekranu ustawień SVM.

6 Widok z przedniej kamery

Wyświetlany jest widok z przedniej kamery.

7 Ekran widoku z góry

Wyświetlany jest widok z góry stanowiący połączenie obrazów z kamery przedniej, cofania, prawej i lewej.

,Uwaga

Gdy aktywny jest widok przedni SVM i pojazd przekroczy prędkość 10 km/h, funkcja SVM wyłączy się. Wówczas nawet jeśli pojazd zwolnieni do prędkości 10 km/h lub mniejszej, funkcja SVM pozostanie wyłączona.

Obsługa tylnej funkcji SVM

Po uruchomieniu pojazdu ustaw dźwignię zmiany biegów w pozycji „R”. Uruchomi się tylna funkcja SVM.

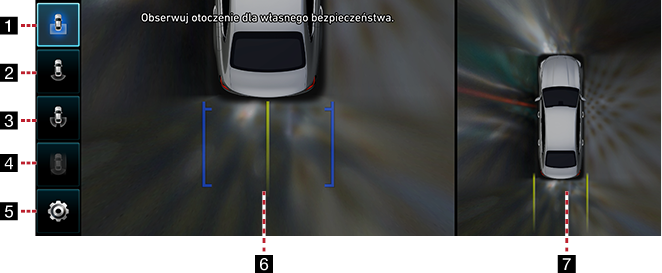

1 Widok z góry z tyłu (tył + tył po lewej + tył po prawej)

Wyświetlany jest powiększony widok tyłu z góry.

2 Widok panoramiczny (tył)

Wyświetlany jest tylko widok z tyłu pojazdu.

3 Widok lewego/prawego rogu (tył po lewej + tył po prawej)

Wyświetlany jest jednocześnie widok z tyłu po prawej i z tyłu po lewej stronie pojazdu.

4 Widok wspomagania jazdy

• Podczas jazdy wyświetlany jest widok z tyłu, z kamery cofania.
• Po ustawieniu dźwigni zmiany biegów w pozycji „R” zostanie on wyłączony.

5 Ustawienia SVM

Powoduje przejście do ekranu ustawień SVM.

6 Widok z kamery cofania

Wyświetlany jest widok z tyłu z kamery cofania.

7 Widok z góry

Wyświetlany jest widok z góry stanowiący połączenie obrazów z kamery przedniej, cofania, prawej i lewej.

,Uwaga

Kamera SVM ma obiektyw umożliwiający widzenie szerokokątne, w związku z czym występuje różnica pomiędzy odległością rzeczywistą a odległością wskazywaną na ekranie. Ze względów bezpieczeństwa należy samemu kontrolować widok z tyłu, z prawej strony i z lewej strony.

Korzystanie z widoku wspomagania kierowcy

• Kamera cofania jest urządzeniem opcjonalnym, dostępnym dla klientów, którzy ją wybrali.
• Jest to funkcja umożliwiająca wyświetlanie podczas jazdy obrazu rejestrowanego z tyłu pojazdu z kamery cofania.

Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów w pozycji „N” lub „D” naciśnij przycisk widoku z kamery. Naciśnij ikonę widoku wspomagania jazdy.

,Uwaga

Po aktywowaniu widoku wspomagania jazdy jest on wyświetlany niezależnie od prędkości pojazdu. W celu wyłączenia należy nacisnąć przycisk na klawiaturze.

Ustawienia funkcji SVM

Naciśnij [a] na ekranie SVM. Umożliwia ustawienie właściwości kamery.

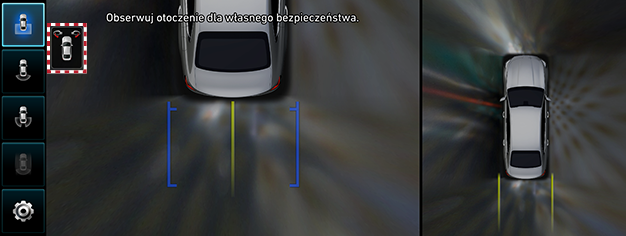

Wyświetlane ostrzeżenie

Ikona ostrzeżenia wyświetlana jest na ekranie, gdy drzwi pojazdu lub bagażnik są otwarte lub lusterka boczne są złożone.
