Korištenje sustava SVM (pogled naokolo) - Opcija

O sustavu SVM

• SVM je opcija koju imaju kupci koji su je odabrali.
• Kroz 4 kamere instalirane na vozilu, može se vidjeti prednja, stražnja, lijeva i desna strana vozila.
• Kada je vozilo pokrenuto, ako je mjenjač u položaju „R“, SVM se automatski pokreće.
• Ako se položaj mjenjača promijeni iz „R“ u „P“, SVM prestaje s radom.

Rukovanje prednjim sustavom SVM.

Nakon pokretanja vozila, ako pritisnete gumb za prikaz kamere nakon stavljanja mjenjača u položaj „N“ ili „D“.

Navedeni prednji sustav SVM započinje s radom.

1 Prednji prikaz odozgo (Sprijeda + Lijevo sprijeda + Desno sprijeda)

Prikazuje uvećani pogled odozgo na prednju stranu.

2 Široki prikaz (Sprijeda)

Prikazuje samo zaslon s pregledom prednje strane vozila.

3 Prikaz lijevog/desnog kuta (Lijevo sprijeda + Desno sprijeda)

Prikazuje lijevi i desni prednji pregled vozila u isto vrijeme.

4 Prikaz za podršku u vožnji

Prikazuje stražnji pogled kroz stražnju kameru tijekom vožnje.

5 Postavke za SVM

Prebacuje se na SVM izbornik postavki.

6 Zaslon prednje kamere

Prikazuje pogled prednje kamere.

7 Zaslon kamere s prikazom odozgo

Prikazuje pogled odozgo koji kombinira slike s prednje, stražnje, lijeve/desne kamere.

,Napomena

Kada je uključen prednji SVM, ako vozite brzinom od oko 10 km/h ili većom, SVM će se isključiti. U toj situaciji, čak i ako vozite brzinom od 10km/h ili nižom, SVM ostaje isključen.

Rukovanje stražnjim sustavom SVM

Nakon pokretanja vozila, ako mjenjač stavite u „R“ položaj. Navedeni stražnji sustav SVM započinje s radom.

1 Stražnji prikaz odozgo (Straga + Lijevo straga + Desno straga)

Prikazuje uvećani pogled odozgo na stražnju stranu.

2 Široki prikaz (Straga)

Prikazuje samo zaslon s pregledom stražnje strane vozila.

3 Prikaz lijevog/desnog kuta (Lijevo straga + Desno straga)

Prikazuje zaslon s pregledom lijeve stražnje/desne stražnje strane vozila u isto vrijeme.

4 Prikaz za podršku u vožnji

• Prikazuje stražnji pogled kroz stražnju kameru tijekom vožnje.
• Ako se mjenjač stavi u položaj „R“ , značajka se deaktivira.

5 Postavke za SVM

Prebacuje se na SVM izbornik postavki.

6 Zaslon stražnje kamere

Prikazuje stražnji pogled kroz stražnju kameru.

7 Pogled odozgo

Prikazuje pogled odozgo koji kombinira slike s prednje, stražnje, lijeve/desne kamere.

,Napomena

SVM kamera ima digitalnu leću koja osigurava široki prikaz te je mala razlika između stvarne i razdaljine prikazane na zaslonu. Radi sigurnosti ipak sami provjerite stražnju, lijevu i desnu stranu vozila.

Rukovanje prikazom za podršku u vožnji

• Stražnja kamera je opcija za kupce koji su odabrali tu opciju.
• To je uređaj koji vidi stražnji kraj vozila tijekom vožnje uz pomoć stražnje kamere ugrađene na vozilo.

Nakon pokretanja vozila, ako pritisnete gumb za prikaz kamere nakon stavljanja mjenjača u položaj „N“ ili „D“. Pritisnite prikaz za podršku u vožnji na zaslonu. Pokreće se prikaz za podršku u vožnji.

,Napomena

Kada je aktiviran, prikaz za podršku u vožnji ostaje aktivan bez obzira na brzinu vozila. Pritisnite gumb na tipkovnici da biste ga isključili.

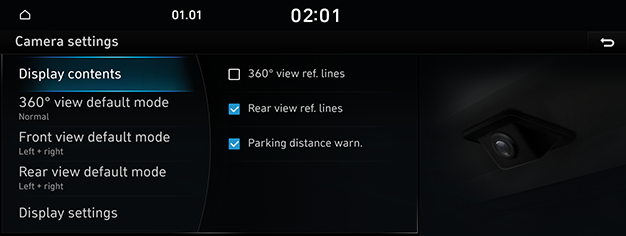

Postavke za SVM

Pritisnite [a] na SVM zaslonu. Postavlja svojstva kamere.

Zaslon za upozorenje

Ikonica upozorenja prikazuje se na zaslonu kada su vrata vozila ili kamiona otvorena ili su bočna zrcala preklopljena.
